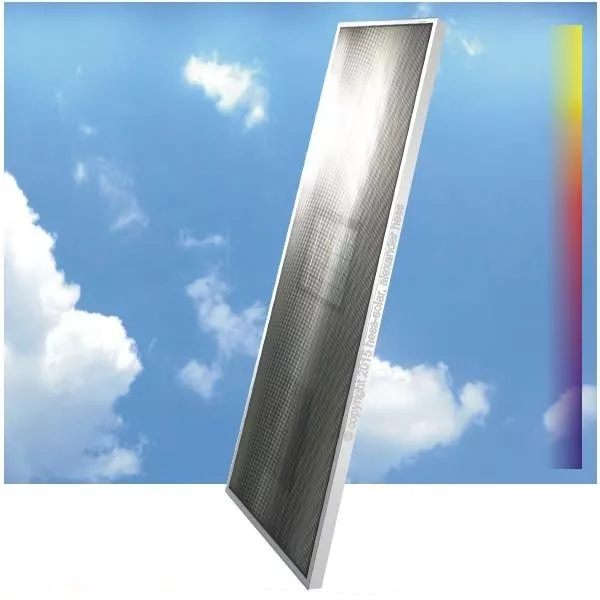

Kellermodell SolarVenti SV14 K
Optimal geeignet für Keller bis ca. 55 m² Grundfläche.
Das SolarVenti Kellermodell wird als Komplettsystem für die Wand- oder Fassadenmontage ausgeliefert und besteht aus:

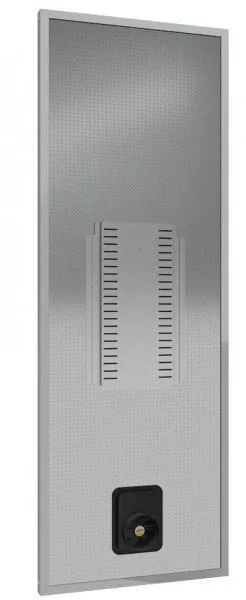

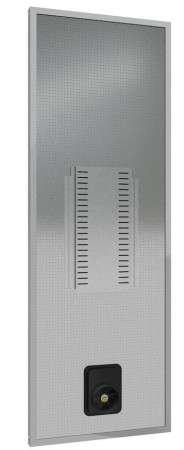

- Warmluftkollektor Typ Kellermodell mit Solarmodul und Ventilator. Solarmodul und Ventilator werden rückseitig montiert.
- Komplettes Installationsset für die Wand- oder Fassadenmontage inkl. Befestigungsset, Zuluftventil, Zuluftschlauch etc.

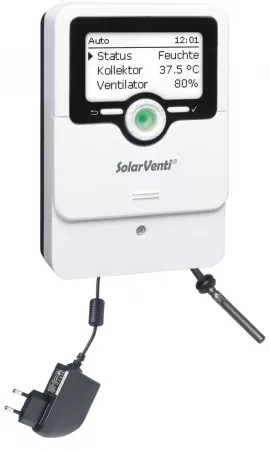

- digitale Steuerung SControl Set 3 oder 4
- Absaugset Basis oder Pro
- Ausführliche Montage- und Bedienungsanleitung: einfache Eigenmontage
- Versandfertige Kartonverpackung
Zahlreiche Ergänzungs-Sets sind für die verschiedenen Einbauvoraussetzungen erhältlich. Zur optimalen Absaugung der feuchten Kellerluft stehen zwei Absaugsets zur Verfügung.
Das Solarventi® Luftansaugsystem ist eine patentierte Technologie.
Zur Montage an einer Fassade oder auf dem Dach (Dachmontagesatz zusätzlich erforderlich).
Es besteht eine Herstellergarantie, welche Ihre gesetzlichen Gewährleistungsansprüche nicht einschränkt, die Bedingungen finden Sie hier.
Beschreibung für das optional erhältliche Reglerset SControl Set 4 zusammen mit dem optional erhältlichem Abluftset Basis oder Pro:

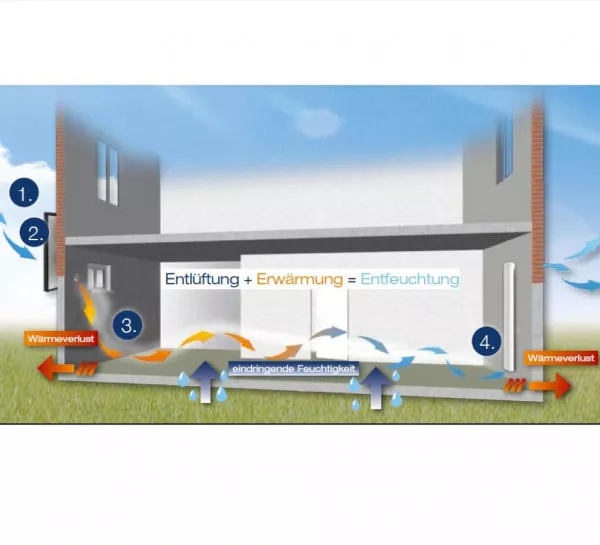

Der SolarVenti bringt warme und trockene Luft in die Kellerräume, ein mitlaufender Abluftventilator bringt die kalte, feuchte Kellerluft nach außen und sorgt für einen definierten, hohen Luftstrom im Keller. Der Abluftventilator wird möglichst im feuchtesten Raum, hier der Waschraum, angebracht. Der SControl schaltet den Zuluftventilator (Vent1) des SolarVenti und den Abluftventilator (Vent2) über die Starttemperatur ein. Der Timer wird bei Bedarf zur zeitabhängigen Lüftung des Kellerraumes eingesetzt. Steigt im Waschraum durch das Waschen oder Aufhängen der Wäsche die Luftfeuchtigkeit deutlich an, sorgt die Feuchteregelung für eine Zwangslüftung, um die Feuchtigkeit aus dem Waschraum zu entlüften. Die Taupunktsperre lässt den Betrieb der Ventilatoren nur dann zu, wenn der Taupunkt außen (ein Kombifühler außen montiert) niedriger als der Taupunkt innen (ein Kombifühler innen montiert) ist. So wird die Gefahr der Kondensation warmer Außenluft (Gewitterneigung im Hochsommer) vermieden.
Kollektortyp: Flachkollektor
Wärmeübertragungsmedium: Luft
Kollektorfläche: 1,4 m²
Kellerdimensionierung für Lüftung: ca. 55 m² bei 2,20 m Geschosshöhe
Rahmen: Aluminiumprofil genietet
Abdeckung: Doppelstegplatte aus Polycarbonat UV-beständig
Absorber: 2 mm Spezialfilz
Lufteintritt: rückseitig über Lochplatte (wartungsfreier Filter)
Solarzelle: 18 Watt / 12 Volt
Ventilator: 3,4 Watt
Regelung: primär selbstregelnd und SControl
Wirkungsgrad: 65 - 70% (gemessen am Fraunhofer Institut)
SOLAR KEYMARK zertifiziert: ja
Bafa förderfähig: ja
Warmluftleistung: ca. 890 Watt maximal
Temperaturerhöhung der Aussenluft: bis zu 30 Grad Celsius
Nennleistung Ventilator (ohne Widerstand): 110 m³ Luftleistung pro Stunde max.
Ventilatorleistung (Luftaustritt): 60 - 110 m³ Warmluftleistung pro Stunde max. über Tellerventil regelbar.

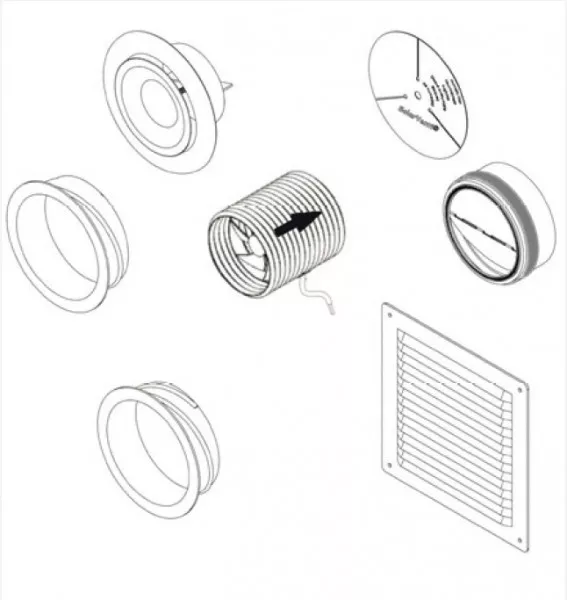

Belüftungs-Set (Zu-/Abluft) mit Ventilator, 125 mm System, für die Kellerwandmontage.
Set zur Absaugung feuchter Kellerluft. Wird parallel mit dem Zuluftventilator des SolarVenti Kellermodells betrieben.
Bestehend aus:
1x Aluflexrohr ø 125 mm, Länge bis 400 mm
1x Ventilator 3,4 Watt, fertig eingebaut im Aluflexrohr, inkl. 2 m Kabel
1x Quadratgitter 190 x 190 mm
1x Einbaurahmen für Wandabschluss
1x Einbaurahmen für Tellerventil ø 125 mm
1x Tellerventil ø 125 mm
1x Feuchte-Stopp Folie
1x Rückschlagklappe (metallisch)
1x Installationsanleitung

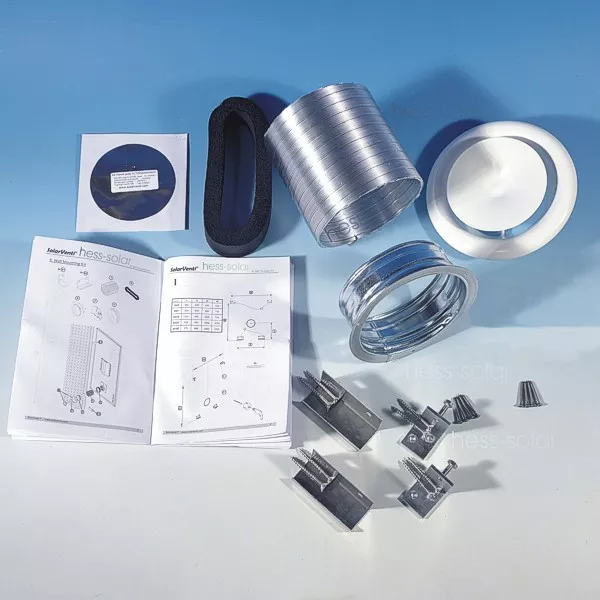

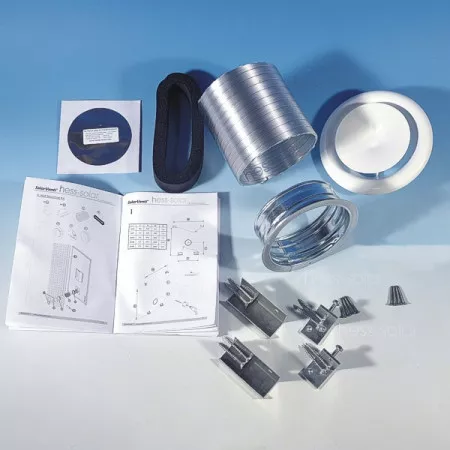

- SV14K SolarVenti Warmluftkollektor mit Solarzelle und Ventilator mit Kabel (Solarmodul und Ventilator werden rückseitig montiert), Kabellänge 15 m (9-adrig)
- 0,4 m Aluflexschlauch
- Moosgummi zum Abdichten der Lüftungsöffnung am Mauerwerk
- Zuluftventil mit SolarVenti-Rückschlagklappenfolie
- digitale Steuerung SControl Set 3 oder 4
- Absaugset Basis oder Pro
- Installationsset für die Wand- oder Fassadenmontage (Winkel Aluminium, Schrauben Edelstahl)
- Montage- und Bedienungsanleitung
Luftöffnung: Durchmesser 125 mm (DN125)
Position Luftöffnung: Position Luftöffnung: mittig, 17,7 cm vom Rand
Paketgröße SV14K: 216 x 75 x 15 cm
Gewicht: 14 kg, mit Verpackung 17,6 kg
Wandmontageanleitung SV14K:
Montagewinkel: senkrecht oder bis maximal 60 Grad geneigt, dadurch wird die Selbstkühlung bei ausgeschaltetem Ventilator gewährleistet.
Position der Luftöffnung: mittig, 17,7 cm vom kurzen Rand gemessen. Die Montage kann beliebig um diese Öffnung herum, z.B. waagerecht oder senkrecht erfolgen.
Belüftungs-Set (Zu-/Abluft) mit Ventilator, 125 mm System, für die Kellerwandmontage und Boden Absaugset.
Belüftungs-Set zur Absaugung feuchter Kellerluft. Wird parallel mit dem Zuluftventilator des SolarVenti Kellermodells betrieben.
Bestehend aus:
1x Aluflexrohr ø 125 mm, Länge bis 400 mm
1x Ventilator 3,4 Watt, fertig eingebaut im Aluflexrohr, inkl. 2 m Kabel
1x Quadratgitter 190 x 190 mm
1x Einbaurahmen für Wandabschluss
1x Einbaurahmen für Tellerventil ø 125 mm
1x Tellerventil ø 125 mm
1x Feuchte-Stopp Folie
1x Rückschlagklappe (metallisch)
1x Installationsanleitung

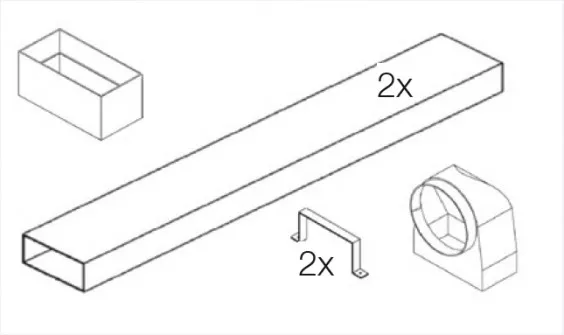

Boden Absaugset (2 m Flachkanal) zur bodennahen Luftabsaugung.
Bestehend aus:
1x Anschlussbogen
2x Flachkanal 1000 mm (150x70 mm)
1x Kupplungsstück
2x Flachkanalhalter
