SolarVenti Wohnhaus-Set SV20 mit SControl
SolarVenti Wohnhaus-Set SV20 mit SControl, elektrischem Tellerventil und Abluft-Set
Optimal geeignet für Raumgrößen bis ca. 100 m² Grundfläche. Komplettsystem zur solaren vollautomatischen Lüftung, Entfeuchtung und Erwärmung von Gebäuden.
Ideal für Wohn- und Ferienhäuser, insbesondere mit luftdichter Bauweise.
Für die Wandmontage.
Das elektrisch gesteuerte Tellerventil öffnet die Zuluftöffnung nur bei Betrieb des SolarVenti®. Mit dem Belüftungs-Set wird parallel zum SolarVenti® Betrieb die Raumluft aus Nassräumen (Bad, WC), Abstellräumen oder zur besseren Querdurchströmung aus einem anderen Raum abgesogen.

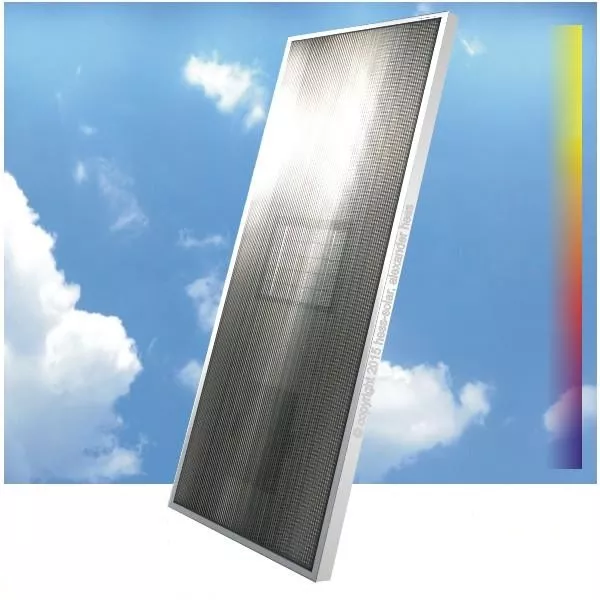

Bezeichnung: SolarVenti SV20
Kollektortyp: Flachkollektor
Wärmeübertragungsmedium: Luft
Kollektorfläche: 2,05 m²
Raumdimensionierung für Lüftung: ca. 100 m² bei normaler Geschosshöhe
Rahmen: Aluminiumprofil genietet
Abdeckung: Doppelstegplatte aus Polycarbonat UV-beständig
Absorber: 2 mm Spezialfilz

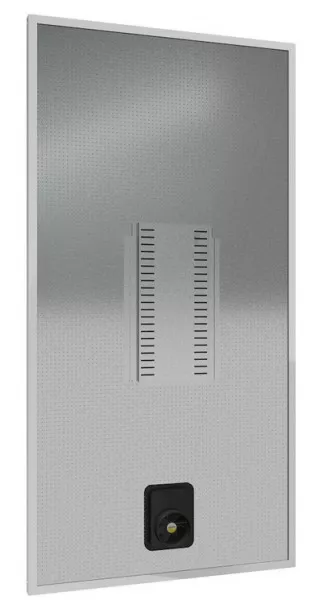

Lufteintritt: rückseitig über Lochplatte (wartungsfreier Filter)
Solarzelle: 18 Watt / 12 Volt
Regelung: primär selbstregelnd, mittels Komfortsteuerung oder SControl
Wirkungsgrad: 65 - 70% (gemessen am Fraunhofer Institut)
SOLAR KEYMARK zertifiziert: ja
Bafa förderfähig: ja
Warmluftleistung: ca. 1300 Watt maximal
Temperaturerhöhung der Aussenluft: bis 35 Grad
Nennleistung Ventilator (ohne Widerstand): 170 m³ Luftleistung pro Stunde max.
Ventilatorleistung (Luftaustritt): 80 - 140 m³ Warmluftleistung pro Stunde max. über Tellerventil regelbar.

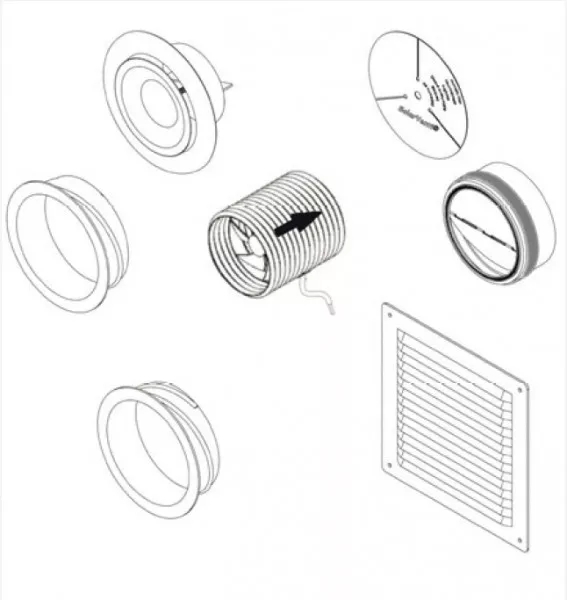

Abluftset: 3,4 Watt Ventilator, 125 mm System, für die Wandmontage, zum Belüften oder Kühlen von Häusern, Räumen oder Wintergärten.

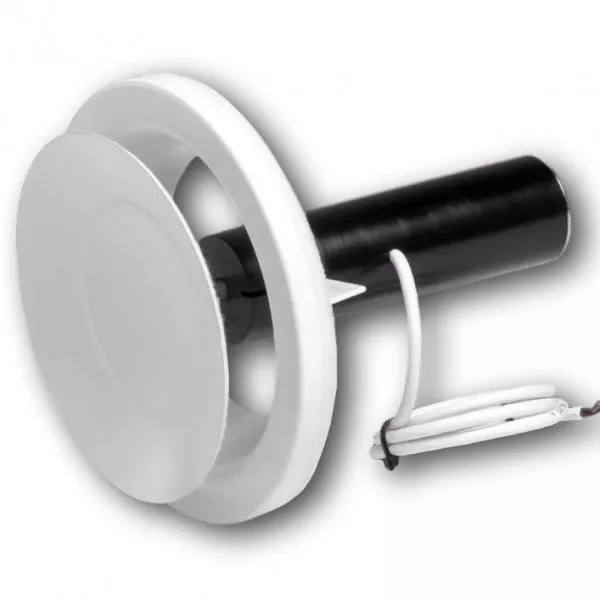

SolarVenti Tellerventil, motorisch gesteuert (2,5 Volt), DN125 :
Stromlos dicht schließend, vermeidet Kältebrücken und Druckverlust, Ausstattung mit Einbaurahmen, Tellerventil, Motoreinheit. Funktion: Das Tellerventil wird parallel mit dem Ventilator betrieben und öffnet ab 5 Volt Versorgungsspannung. Öffnen und schließen in weniger als 3 Sekunden.

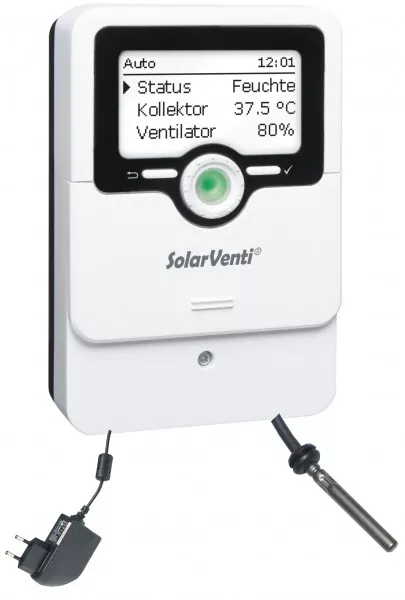

SControl-Regler Set 2:
(Lüfter kann durch Solarzelle oder Netzteil zeitgesteuert betrieben werden) bestehend aus:
1x SControl Systemregler
1 x Kollektorfühler PT1000 (inkl. 2 m Kabel).
1 x Netzteil 12 V/24 W
Kollektortyp: Flachkollektor
Wärmeübertragungsmedium: Luft
Kollektorfläche: 2,05 m²
Raumdimensionierung für Lüftung: ca. 100 m² bei normaler Geschosshöhe
Rahmen: Aluminiumprofil genietet
Abdeckung: Doppelstegplatte aus Polycarbonat UV-beständig
Absorber: 2 mm Spezialfilz
Lufteintritt: rückseitig über Lochplatte (wartungsfreier Filter)
Solarzelle: 18 Watt / 12 Volt
Regelung: primär selbstregelnd, mittels Komfortsteuerung oder SControl
Wirkungsgrad: 65 - 70% (gemessen am Fraunhofer Institut)
SOLAR KEYMARK zertifiziert: ja
Bafa förderfähig: ja
Warmluftleistung: ca. 1300 Watt maximal
Temperaturerhöhung der Aussenluft: bis 35 Grad
Nennleistung Ventilator (ohne Widerstand): 170 m³ Luftleistung pro Stunde max.
Ventilatorleistung (Luftaustritt): 80 - 140 m³ Warmluftleistung pro Stunde max. über Tellerventil regelbar.
Abluftset: 3,4 Watt Ventilator, 125 mm System, für die Wandmontage, zum Belüften oder Kühlen von Häusern, Räumen oder Wintergärten.
SolarVenti Tellerventil, motorisch gesteuert (2,5 Volt), DN125 :
Stromlos dicht schließend, vermeidet Kältebrücken und Druckverlust, Ausstattung mit Einbaurahmen, Tellerventil, Motoreinheit. Funktion: Das Tellerventil wird parallel mit dem Ventilator betrieben und öffnet ab 5 Volt Versorgungsspannung. Öffnen und schließen in weniger als 3 Sekunden.
SControl-Regler Set 2:
(Lüfter kann durch Solarzelle oder Netzteil zeitgesteuert betrieben werden) bestehend aus:
1x SControl Systemregler
1 x Kollektorfühler PT1000 (inkl. 2 m Kabel).
1 x Netzteil 12 V/24 W

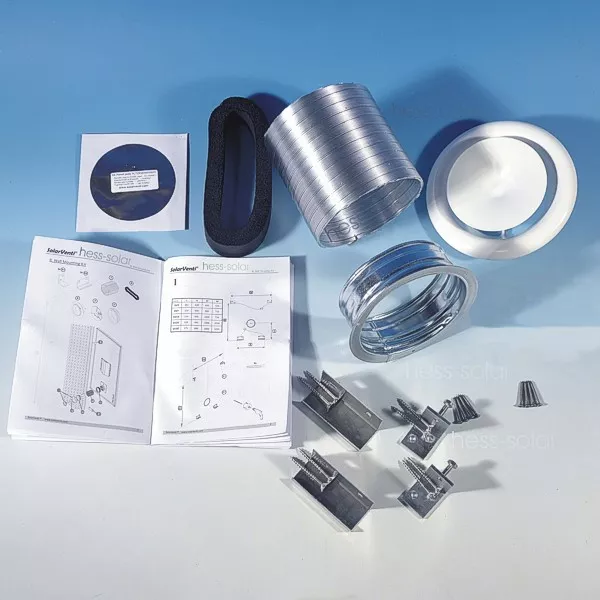

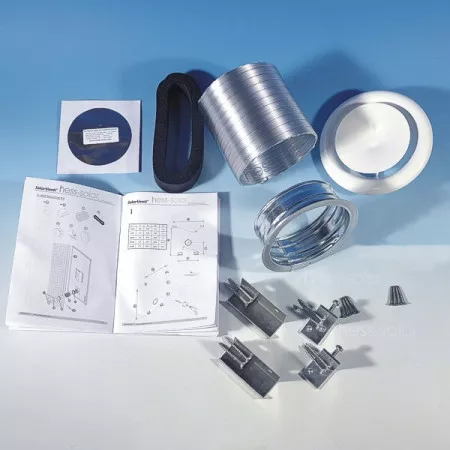

- SV20 SolarVenti Warmluftkollektor mit Solarzelle und Ventilator mit 15 m Kabel (9adrig)
- 0,4 m Aluflexschlauch
- Moosgummi zum Abdichten der Lüftungsöffnung am Mauerwerk
- Zuluftventil mit SolarVenti-Rückschlagklappenfolie
- Installationsset für die Wand- oder Fassadenmontage (Winkel Aluminium, Schrauben Edelstahl)
- Montage- und Bedienungsanleitung
- Abluftset: mit 3,4 Watt Ventilator, 125 mm System, für die Wandmontage
- SolarVenti Tellerventil, motorisch gesteuert (2,5 Volt), DN125 :
Stromlos dicht schließend, vermeidet Kältebrücken und Druckverlust, Ausstattung mit Einbaurahmen, Tellerventil, Motoreinheit. Funktion: Das Tellerventil wird parallel mit dem Ventilator betrieben und öffnet ab 5 Volt Versorgungsspannung. Öffnen und schließen in weniger als 3 Sekunden. - SControl-Regler Set 2:
(Lüfter kann durch Solarzelle oder Netzteil zeitgesteuert betrieben werden) bestehend aus:
1x SControl Systemregler
1 x Kollektorfühler PT1000 (inkl. 2 m Kabel).
1 x Netzteil 12 V/24 W
Luftkollektor Kollektor SV20: 201,0 x 102,0 x 5,5 cm (HxBxT)
Luftöffnung: Durchmesser 125 mm (DN125)
Position Luftöffnung: Position Luftöffnung: mittig, 32 cm vom Rand
Paketgröße SV20: ca. 216 x 105 x 15 cm
Gewicht: ca. 15 kg, mit Verpackung 20,8 kg
Luftöffnung: Durchmesser 125 mm (DN125)
Position Luftöffnung: Position Luftöffnung: mittig, 32 cm vom Rand
Paketgröße SV20: ca. 216 x 105 x 15 cm
Gewicht: ca. 15 kg, mit Verpackung 20,8 kg
| Wandmontageanleitung: |  |
Montagewinkel: senkrecht, dadurch wird die Selbstkühlung bei ausgeschaltetem Ventilator gewährleistet.
Position der Luftöffnung: mittig, 32 cm vom kurzen Rand gemessen.
Die Montage kann beliebig um diese Öffnung herum, z.B. waagerecht oder senkrecht erfolgen.
80,- € pro Wohnhaus-Set SV20 innerhalb Deutschland.
