Kellermodell SolarVenti SV30 K
Optimal geeignet für Keller bis ca. 100 m² Grundfläche.
Das SolarVenti Kellermodell wird als Komplettsystem für die Wand- oder Fassadenmontage ausgeliefert und besteht aus:

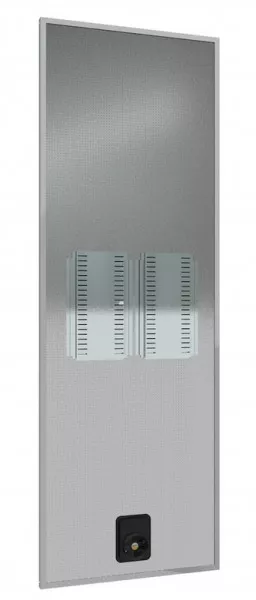

- Warmluftkollektor Typ Kellermodell mit Solarmodul und Ventilator. Solarmodul und Ventilator werden rückseitig montiert.
- Komplettes Installationsset für die Wand- oder Fassadenmontage inkl. Befestigungsset, Zuluftventil, Zuluftschlauch etc.
- mit Komfortregler Typ 2 mit Raumthermostat, Drehzahlregler für Lüfter und Boosterfunktion für bis zu 20% längere Betriebszeiten; mit Netzteil, mechanische Zeitschaltuhr
- Ausführliche Montage- und Bedienungsanleitung: einfache Eigenmontage
- Versandfertige Kartonverpackung
Zahlreiche Ergänzungs-Sets sind für die verschiedenen Einbauvoraussetzungen erhältlich. Zur optimalen Absaugung der feuchten Kellerluft stehen zwei Absaugsets zur Verfügung.
Das Solarventi® Luftansaugsystem ist eine patentierte Technologie.
Zur Montage an einer Fassade oder auf dem Dach (Dachmontagesatz zusätzlich erforderlich).
Es besteht eine Herstellergarantie, welche Ihre gesetzlichen Gewährleistungsansprüche nicht einschränkt, die Bedingungen finden Sie hier.
Beschreibung für das Abluftset Basis und das optional erhältliche Abluftset Pro:

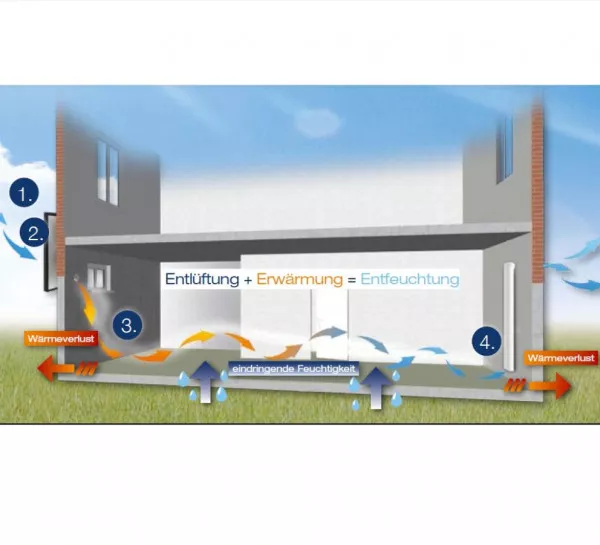

Der SolarVenti bringt warme und trockene Luft in die Kellerräume, ein mitlaufender Abluftventilator bringt die kalte, feuchte Kellerluft nach außen und sorgt für einen definierten, hohen Luftstrom im Keller. Der Abluftventilator wird möglichst im feuchtesten Raum, hier der Waschraum, angebracht. Der Komfortregler schaltet den Zuluftventilator (Vent1) des SolarVenti und den Abluftventilator (Vent2) ein. Der Timer wird bei Bedarf zur zeitabhängigen Lüftung des Kellerraumes eingesetzt.

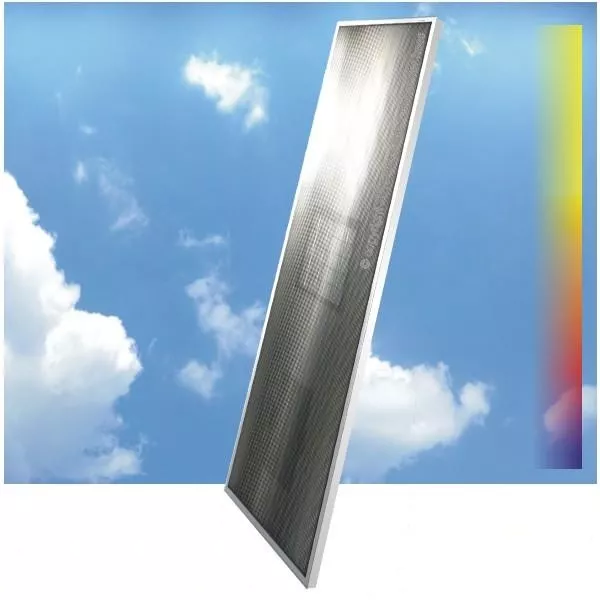

Kollektortyp: Flachkollektor
Wärmeübertragungsmedium: Luft
Kollektorfläche: 3,06 m²
Kellerdimensionierung für Lüftung: ca. 100 m² bei 2,20 m Geschosshöhe
Rahmen: Aluminiumprofil genietet
Abdeckung: Doppelstegplatte aus Polycarbonat UV-beständig
Absorber: 2 mm Spezialfilz
Lufteintritt: rückseitig über Lochplatte (wartungsfreier Filter)
Solarzelle: 2 x 18 Watt / 12 Volt
Ventilator: 5,1 Watt
Regelung: Komfortsteuerung Typ 2
Wirkungsgrad: 65 - 70% (gemessen am Fraunhofer Institut)
SOLAR KEYMARK zertifiziert: ja
Bafa förderfähig: ja
Warmluftleistung: ca. 2100 Watt maximal
Temperaturerhöhung der Aussenluft: bis zu 40 Grad Celsius
Nennleistung Ventilator (ohne Widerstand): 200 m³ Luftleistung pro Stunde max.
Ventilatorleistung (Luftaustritt): 140 - 200 m³ Warmluftleistung pro Stunde max. über Tellerventil regelbar.

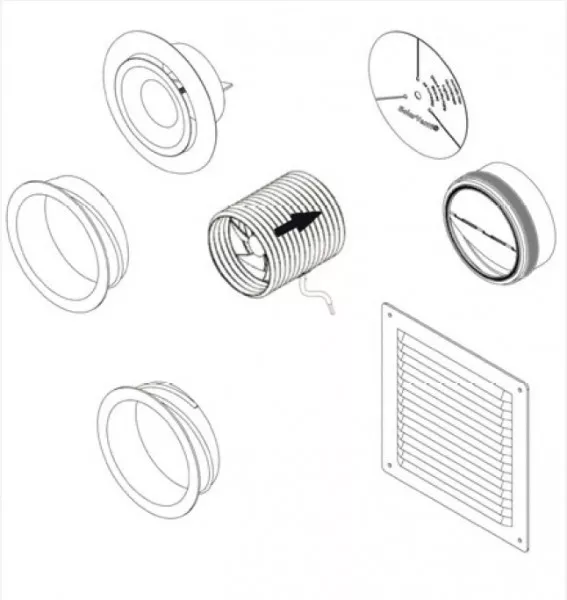

Belüftungs-Set (Zu-/Abluft) mit Ventilator, 125 mm System, für die Kellerwandmontage. Zur Absaugung feuchter Kellerluft. Wird parallel mit dem Zuluftventilator des SolarVenti Kellermodells betrieben.
Bestehend aus:
1x Aluflexrohr ø 125 mm, Länge bis 400 mm
1x Ventilator 3,4 Watt, fertig eingebaut im Aluflexrohr, inkl. 2 m Kabel
1x Quadratgitter 190 x 190 mm
1x Einbaurahmen für Wandabschluss
1x Einbaurahmen für Tellerventil ø 125 mm
1x Tellerventil ø 125 mm
1x Feuchte-Stopp Folie
1x Rückschlagklappe (metallisch)
1x Installationsanleitung

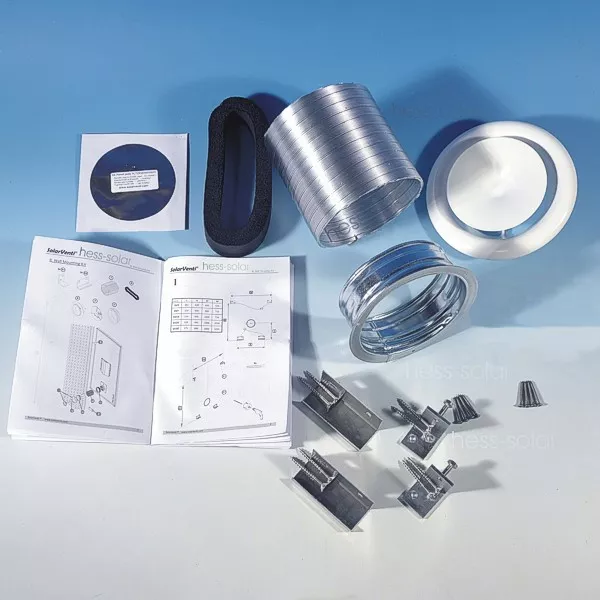

- Warmluftkollektor mit Solarzelle und Ventilator mit Kabel (Solarmodul und Ventilator werden rückseitig montiert), Kabellänge 15 m (9-adrig)
- 0,4 m Aluflexschlauch
- Moosgummi zum Abdichten der Lüftungsöffnung am Mauerwerk
- Zuluftventil mit SolarVenti-Rückschlagklappenfolie
- Installationsset für die Wand- oder Fassadenmontage (Winkel Aluminium, Schrauben Edelstahl)
- Montage- und Bedienungsanleitung
* SolarVenti Tellerventil, motorisch gesteuert, DN125
- Stromlos dicht schließend, vermeidet Kältebrücken und Druckverlust, Ausstattung mit Einbaurahmen, Tellerventil, Motoreinheit. Funktion: Das Tellerventil wird parallel mit dem Ventilator betrieben und öffnet ab 5 Volt Versorgungsspannung. Öffnen und schließen in weniger als 3 Sekunden.

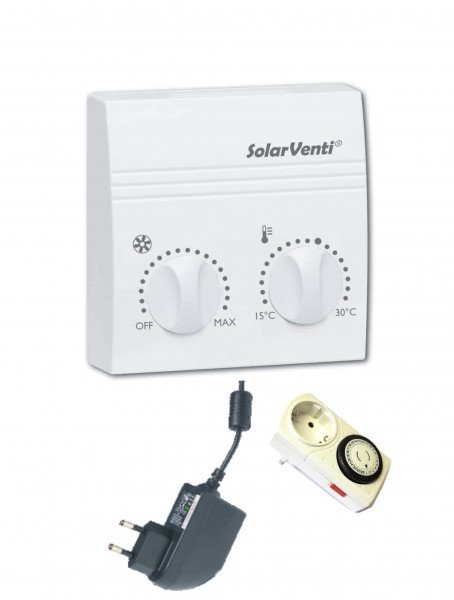

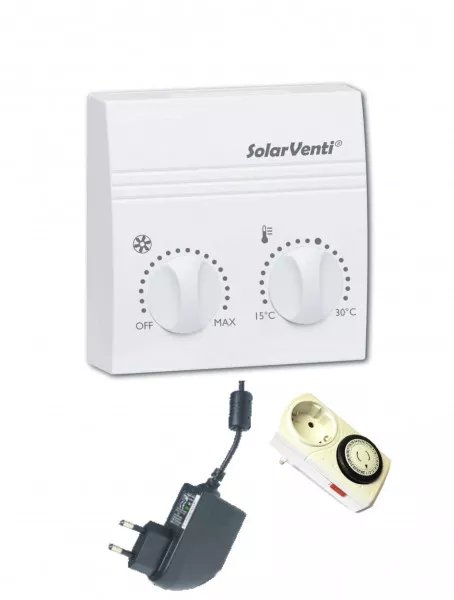

- 1 x Komfortregler Typ 2
- 1 x Netzteil 12 V zur externen Spannungsversorgung
- 1 x mechanische Zeitschaltuhr
- 1x Aluflexrohr ø 125 mm, Länge bis 400 mm
- 1x Ventilator 3,4 Watt, fertig eingebaut im Aluflexrohr, inkl. 2 m Kabel
- 1x Quadratgitter 190 x 190 mm
- 1x Einbaurahmen für Wandabschluss
- 1x Einbaurahmen für Tellerventil ø 125 mm
- 1x Tellerventil ø 125 mm
- 1x Feuchte-Stopp Folie
- 1x Rückschlagklappe (metallisch)
- 1x Installationsanleitung
300,0x102,0x7,5 cm (HxBxT)
Luftöffnung:
Durchmesser 125 mm (DN125)
Position Luftöffnung:
mittig, 37 cm vom Rand
Paketgröße:
308x108x15 cm (Kollektor im Karton), 40x26x22 cm (Karton mit Lüfter und Zubehör), 63x49x8 cm (Karton mit Solarzellen)
Gewicht:
29,0 kg, mit Verpackung 34 kg
Wandmontageanleitung SV30K:
Montagewinkel: senkrecht oder bis maximal 60 Grad geneigt, dadurch wird die Selbstkühlung bei ausgeschaltetem Ventilator gewährleistet.
Position der Luftöffnung: mittig, 21 cm vom kurzen Rand gemessen. Die Montage kann beliebig um diese Öffnung herum, z.B. waagerecht oder senkrecht erfolgen.
Belüftungs-Set (Zu-/Abluft) mit Ventilator, 125 mm System, für die Kellerwandmontage und Boden Absaugset. Zur Absaugung feuchter Kellerluft. Wird parallel mit dem Zuluftventilator des SolarVenti Kellermodells betrieben.
Bestehend aus:
1x Aluflexrohr ø 125 mm, Länge bis 400 mm
1x Ventilator 3,4 Watt, fertig eingebaut im Aluflexrohr, inkl. 2 m Kabel
1x Quadratgitter 190 x 190 mm
1x Einbaurahmen für Wandabschluss
1x Einbaurahmen für Tellerventil ø 125 mm
1x Tellerventil ø 125 mm
1x Feuchte-Stopp Folie
1x Rückschlagklappe (metallisch)
1x Installationsanleitung
Boden Absaugset (2 m Flachkanal) zur bodennahen Luftabsaugung.
Bestehend aus:
1x Anschlussbogen
2x Flachkanal 1000 mm (150x70 mm)
1x Kupplungsstück
2x Flachkanalhalter
